Noch mehr Automaten
Ein Fahrradrücklicht
Das Fahrradrücklicht von inf-schule besteht aus 3 roten LEDs, die leuchten können. Dazu besitzt das Rücklicht noch einem blauen Knopf, mit dem man es bedienen kann.

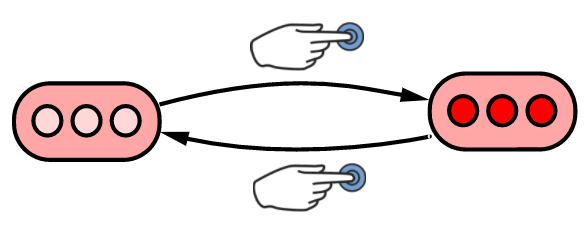

Wie es genau funktioniert, zeigt das folgende Übergangsdiagramm des Rücklichts:
Aufgabe 1
Beschreibe genau, welche Eingaben, Zustände und Ausgaben das Fahrradrücklicht hat und wie es bedient werden muss.
Aufgabe 2
Das Rücklicht soll jetzt auch noch blinken können. Baue aus den Elementen unten ein Übergangsdiagramm für ein Rücklicht, das auch blinken kann.
Umsetzung eines Rücklichts mit dem Calliope
Wenn du Lust hast, das Fahrradrücklicht mit einem Calliope zu programmieren, dann solltest du jetzt die
Calliope-Lernstrecke "LED-Rücklicht (Knopfdruck)"
ausprobieren.
Aufgabe 3
Überlege dir für einen anderen einfachen Automaten (z.B. einen Toaster), welche Eingaben, Zustände und Ausgaben er hat und zeichne das dazugehörige Übergangsdiagramm.
