IoT-Halterung für Calliope aus dem 3D-Drucker

[1]

Für die verschiedenen IoT-Experimente ist es schön, wenn man den Calliope und die verwendeten Zusatzmodule präsentieren kann. Natürlich sind der Kreativität für eine Halterung keine Grenzen gesetzt (z.B. aus Holz), aber eine Variante ist die folgende Datei im OpenSCAD-Format, die verschiedene Szenarien darstellen kann:

• Soll nur Calliope gehalten werden oder zusätzliche (Grove-)Module links und/oder rechts?
• Soll die Halterung aufgehängt werden oder stehen?
• Sollen die Module bzw. Calliope geschraubt oder aufgesteckt werden?
• Werden Löcher für die USB-Durchführung oder für die Grove-Kabel benötigt?

Die dafür verwendetete Datei IoT-Halterung.scad ist noch nicht vollständig getestet, kann aber schon runtergeladen werden. Sinnvoll ist auf jeden Fall erst einmal einen Testausdruck durchzuführen - gerade, weil relativ viel Material (ca. 50g-100g) benötigt wird.

Für die dargestellten Ständer gibt es eine eigene OpenSCAD-Datei (IoT-Halterung-staender.scad).

Konfiguration der OpenSCAD-Datei

Die OpenSCAD-Datei IoT-Halterung.scad für die Frontplatte sieht in den ersten Zeilen folgendermaßen aus:

$fn=100;
// **************************
// Spezifizierung festlegen:
// **************************
dPlatte=3;          // Dicke der Platte [mm]
staender=true;      // Schlitze für Aufständerung erzeugen?
aufhaengung=true;   // Löcher, um Platte aufzuhängen?
befestigungC=1;     // Befestigung des Calliope: 0=keine, 1=Pins, 2=Löcher
massiv=false;       // Soll hinter Calliope massiv oder leer sein?
modulLinks=2;       // 0=weglassen, 1=leer, 2=SCD40, 3=WLAN, 4=AHT40, 5=USDS (Ultraschall)
befestigungL=1;     // Befestigung des linken Moduls: 0=keine, 1=Pins, 2=Löcher
modulRechts=3;      // 0=weglassen, 1=leer, 2=SCD40, 3=WLAN, 4=AHT40, 5=USDS
befestigungR=1;     // Befestigung des rechten Moduls: 0=keine, 1=Pins, 2=Löcher
kabelL=true;        // Kabel-Loch links?
kabelR=true;        // Kabel-Loch rechts?
usb=true;           // USB-Loch?

In den Zeilen 5 bis 16 können (im Programm OpenSCAD) Änderungen für den eigenen Bedarf vorgenommen werden.

Weitere Hinweise zur Arbeit mit OpenSCAD gibt es im entsprechenden Kapitel auf inf-schule.

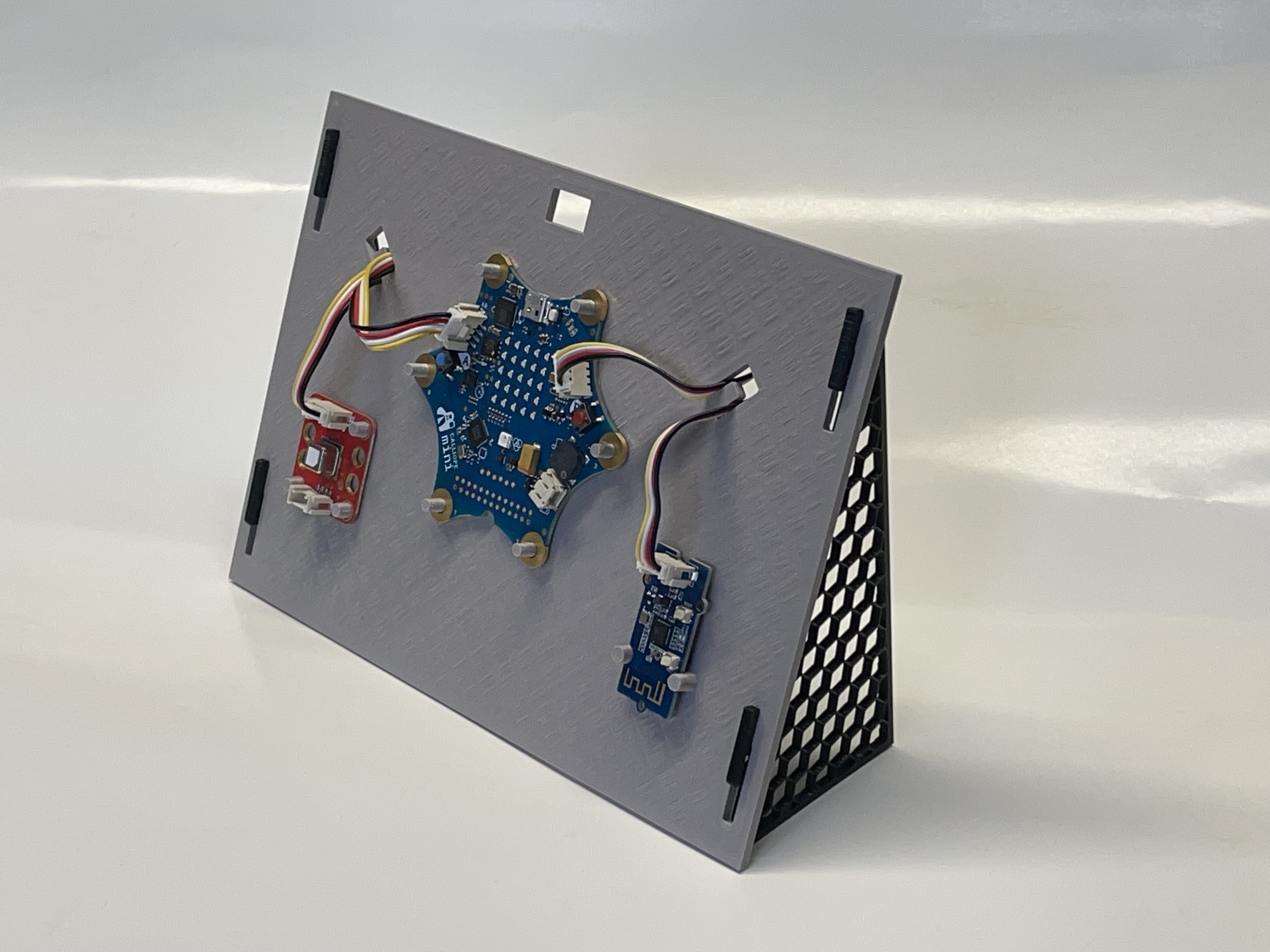

Ständer-Variante mit SCD40-Halterung links und WLAN-Halterung rechts und zusätzlichen Aufhängungen

Download der folgenden Frontplatte (ohne Ständer) als STL-Datei

Nur Calliope-Halterung, aber als "Schraub-Variante"

Download der folgenden Frontplatte (ohne Ständer) als STL-Datei

Ständer-Variante mit SCD40-Halterung links"

Download der folgenden Frontplatte (ohne Ständer) als STL-Datei

Variante zum Aufhängen mit WLAN-Modul rechts in "nicht-massiv"

Download der folgenden Platte als STL-Datei

Nur die Ständer...

Download nur eines Ständers in einer STL-Datei
Download beider Ständer in einer STL-Datei

[2]

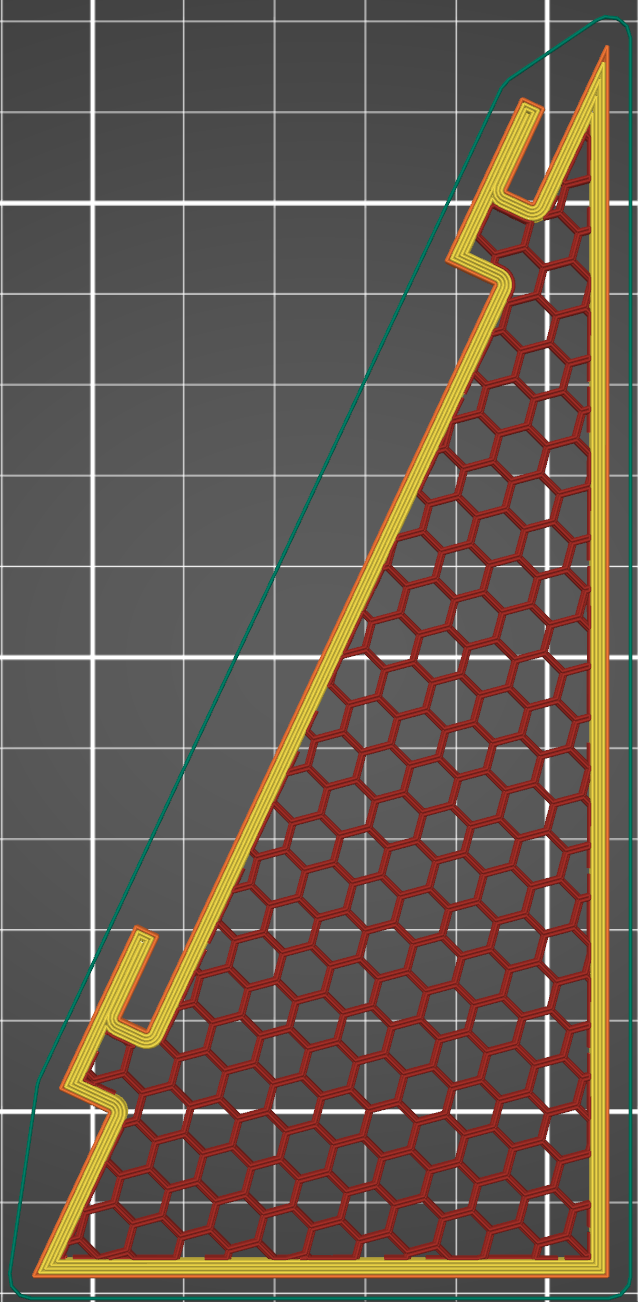

Beim Slicen verzichtet man auf "horizontale Konturhüllen" - setzt also die massiven Schichten auf 0.
Dafür wählt man ein geeignetes "Infill" aus (z.B. Bienenwabe).
Sinnvoll ist die "Vertikale Konturhülle" von dem Standardwert 2 auf z.B. 5 zu erhöhen, damit der äußere Rand genügend Stabilität bekommt.

Klicke auf den Screenshot links, um es dir genauer anzuschauen.
