Kühlschrankbeleuchtung

Die Beleuchtung im Kühlschrank

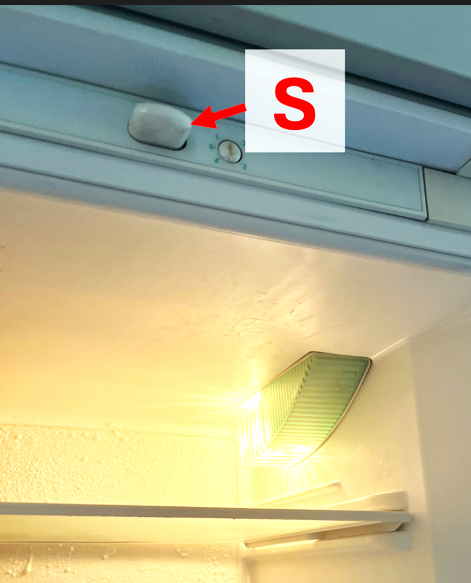

Die Lampe in einem Kühlschrank wird über einen Schalter gesteuert, der sich im Kühlschrank selbst befindet. In der Abbildung siehst du den Schalter S und die Lampe L.
Beim Schließen des Kühlschranks wird der Schalter automatisch gedrückt und die Lampe wird augeschaltet.

Für dieses System soll eine digitale Schaltung entworfen werden.

Aufgabe 1

Beschreibe die Funktionsweise der Kühlschrankbeleuchtung in der folgenden Tabelle.

der Schalter S ist ...	Die Beleuchtung ist ...
nicht gedrückt	an

Aufgabe 2

Erstelle für die Kühlschrankbeleuchtung die Wahrheitstabelle! Dabei soll der Zustand 1 bedeuten, dass ein Schalter gedrückt bzw. die Lampe eingeschaltet ist.

S	L
0

Die Kühlschrankbeleuchtung als digitale Schaltung

Hier siehst du die Kühlschrankbeleuchtung als digitale Schaltung, bei der mit dem Eingang S die Beleuchtung gesteuert wird.

Aufgabe 3

(a) Begründe, warum die Wahrheitstabelle hier nur zwei Zeilen hat.
(b) Formuliere die Funktionsweise des verwendeten Gatters umgangssprachlich.
